Рисунки

Типичное значение дисторсии цифрового фотоаппарата для минимального фокусного расстояния и размера кадра 1280х960 пикселей. (по вертикальной оси – величина смещения в пикселях, по горизонтальным осям – положение в матрице в условных единицах).





Центральные горизонтальные сечения матриц смещений для различных цифровых фотоаппаратов (для минимального фокусного расстояния и размера кадра 1280х960 пикселей). По оси x – номера пикселей приемной матрицы по центральной линии, от левого края кадра до правого, по оси y – величина горизонтальной составляющей матрицы смещений.





 а)


б)

Рис.6. Результаты восстановления изображения (фотоаппарат Canon Power Shot A570). а - видно дисторсионное бочкообразное искажение (результат дисторсии). б – снимок, исправленный с помощью рассчитанной матрицы искажений.

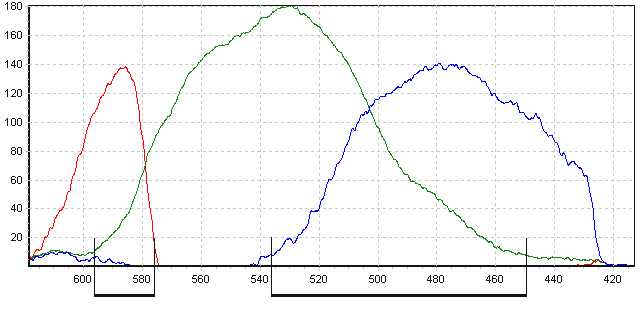

Типичный график горизонтального сечения фотографии спектра лампы накаливания цифровым фотоаппратом (здесь – Sony F717). Цвет отражает тип сенсора. По горизонтальной оси – длины волн в нанометрах. Вид спектров в области 540 – 575 нм свидетельствует о неустранимой потере информации о цвете в этой области. Выделены области, в которых возможны измерения средней длины волны узкополосного светового излучения колориметрическим способом.







Слева фотография голографического датчика с характерным размером 3 см, отражавшей желтый цвет, справа показана в серых тонах карта распределения длин волн, определенных колориметрическим методом. Красным обозначены точки, соотношение цветов которых выходит из рабочего диапазона матрицы фотоаппарата. В центре - крестообразные сечения карты в окрестности некоторой точки. Вверху- горизонтальное сечение (800 разрешаемых точек), внизу – вертикальное(770 разрешаемых точек). Число точек в рабочем диапазоне порядка 500000.

Голографические датчики на основе гидрогелей представляют собой толстослойные голограммы на встречных пучках на основе наночастиц серебра, внедренных в гидрогелевую матрицу на основе полимерной трехмерной сетки толщиной десятки микрон. Частицы серебра образуют многослойную структуру. Отражение света от такой периодической структуры резонансно, положение максимума определяется периодом структуры, а ширина полосы отражения обратно пропорциональна числу слоев. Матрица голограммы активизирована по отношению к измеряемому компоненту специально введенными в гидрогель веществами. В результате взаимодействия этих веществ с тестируемым компонентом гидрогель разбухает или сжимается, что приводит к изменению резонансной длины волны.

Возможные сферы  применения
:

Медицинская диагностика
- определение рН, ионной силы, концентрации глюкозы и других метаболитов в крови и биологических жидкостях;

Микробиологическое производство
- контроль за процессами культивирования, ферментации и пр.


Пищевая промышленность
- контроль качества пищевых продуктов.






Пики отражения голографического датчика в дистиллированной воде, минеральной воде (мине6ральный состав приведен вверху слева в мМ/л), слабом растворе поваренной соли, холодной и горячей водопроводной воде и холодной воде после фильтрации бытовыми фильтрами.
